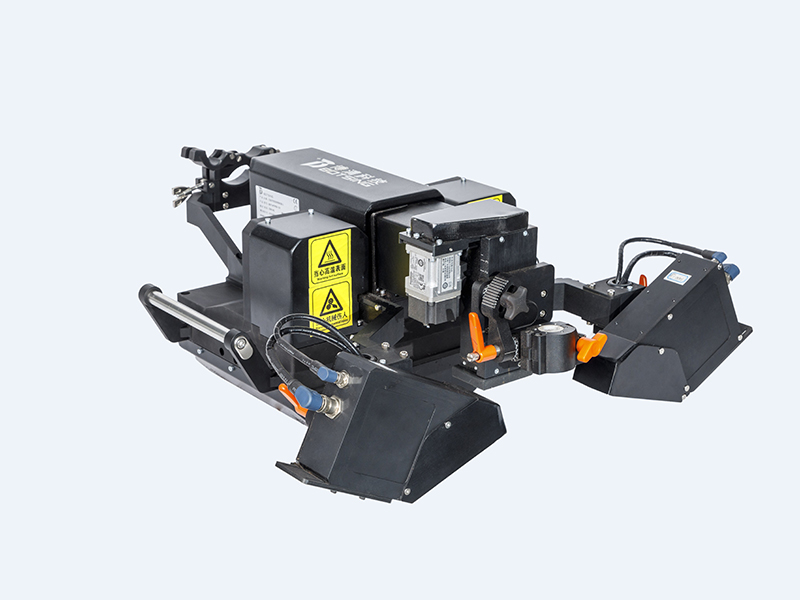

Robot de Soldadura, sin Rieles de Guiado para Tuberías
Robot de Soldadura, sin Riel de Guiado Sistema de Soldadura Robotizada; Máquina de Soldar Robotizada; Robot Soldador para Tuberías; Equipo de Soldadura Automática
Modelo: BOT-WTP27-121
El robot de soldadura sin rieles de guiado para tuberías, es un sistema automático de soldadura especialmente diseñado para soldar tuberías. Ideal para la soldadura de tuberías de diámetros desde φ168mm hasta φ1800mm. Viene equipado con un sistema de seguimiento de soldadura y sensor de dirección que permite el seguimiento automático y preciso de los parámetros de la soldadura (por ejemplo, anchura, profundidad y ángulo) con una precisión de ± 0,2 mm.
¿Tiene alguna duda o consulta acerca de nuestros Sistemas de Soldadura Robotizada?
No dude en contactarnos, nuestros expertos están a su entera disposición para ayudarle en lo que usted necesite.
Información Detallada

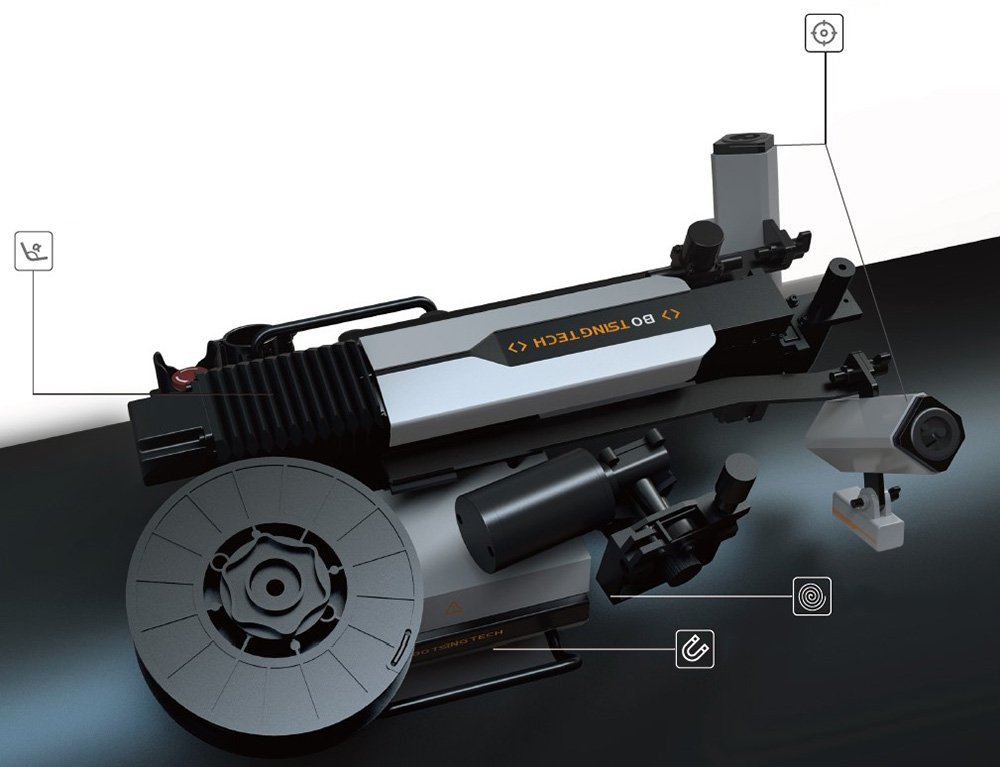

Sistema oscilante de soldadura con múltiples grados de libertad DOF

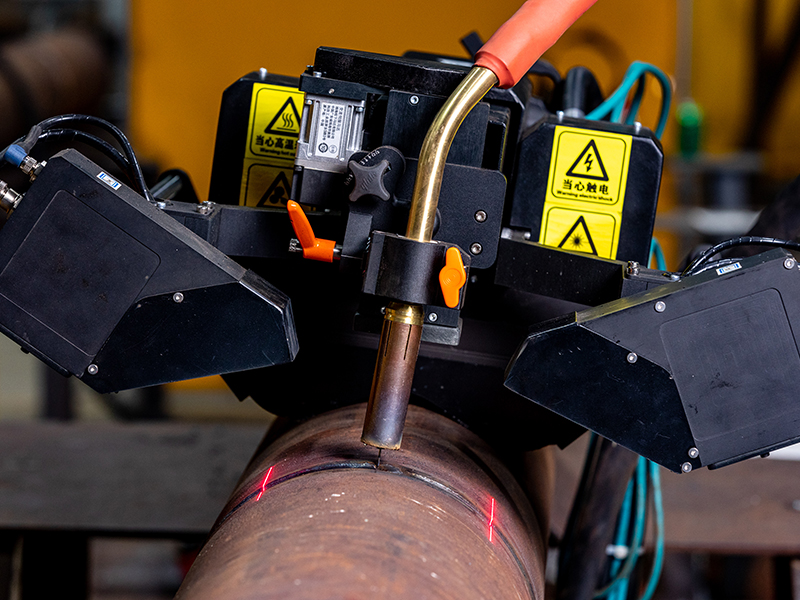

Sistema de seguimiento de constura de soldadura con visión láser
(Sistema de visión láser dual)
Sistema de alimetación de alambre
Mecanismo de adhesión magnética permanente
Ventajas técnicas
Diseño portátil: pequeño y ligero;
Fácil de operar: no hay necesidad de colocar raíles, la interfaz de usuario simple, un trabajador normal puede operar este robot de soldadura con tan solo 3 días de capacitación;
Adaptación automática a aperturas: ajuste de ranura/apertura automática de acuerdo con el ajuste de ranura, diferencia de espesor de soldadura, etc.
Adaptación automática de soldadura: la antorcha tiene la capacidad de auto-ajuste en dirección vertical, que es especialmente adecuada para el ajuste de en situaciones como la localización de puntos de soldadura, por lo que los parámetros se activan automáticamente en tiempo real;
Amplio rango de soldadura: cumple con los requerimientos de soldadura automática de diversos tipos de diámetros de tuberías, con soldadura de alta calidad y una apariencia agradable a la vista;
Alta precisión de seguimiento: precisión de seguimiento de la soldadura de ± 0,2 mm;
Excelente fiabilidad: bajo rango de fallas, MTBF≥ 1000 horas;
Fácil mantenimiento: diseño modular, ahorro costos y tiempo de mantenimiento.
Áreas de Aplicación
Rango de diámetro de tuberías: φ168mm-φ1800mm
Tipo de ranura de soldadura: V, X, U, J
Material de las tuberías a soldar: acero al carbono, aleaciones de acero
Rango de espesor del metal: 6mm - 60mm
Configuración del Robot de Soldadura para Tuberías

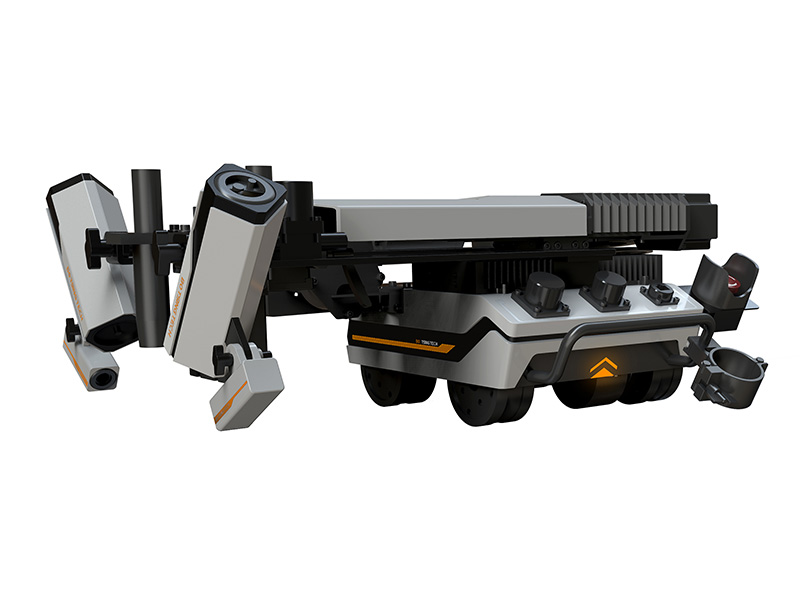

Robot de Soldadura, sin Rieles de Guiado para Tuberías

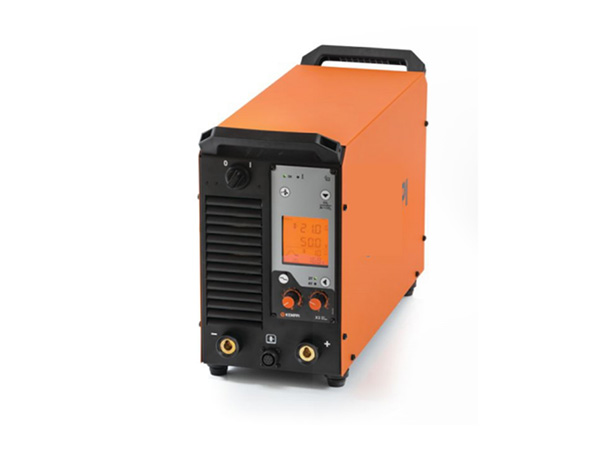

Fuente de Alimentación para Soldadura

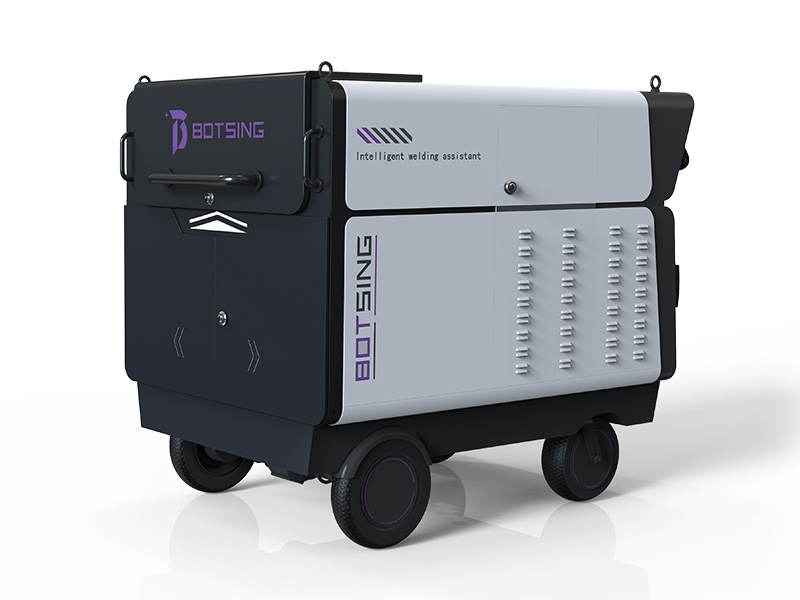

Gabinete de Control
Especificaciones Básicas
Peso del producto
17kg
Peso de la bobina de alambre
5kg (Estándar), o personalizado
Carga máxima
60kg
Velocidad máx. de desplazamiento
560mm/min
Dimensiones
560mm (Largo)*480mm (Ancho) * 225mm (Alto)
Precisión de seguimiento de soldadura
±0.2mm
Especificaciones Mecánicas
Modo de movimiento
Ruedas
Movimiento de antorcha
lineal
Rango de movimiento líneal de la antorcha de soldadura
±70mm
Rango de stick-out (distancia entre tubo contacto y la punta del electrodo)
±30mm
Alimentador de alambre a bordo
Si
Ángulo de inclinación de la antorcha
±15°
Otras Especificaciones
Temperatura de trabajo
-10℃~40℃
Humedad relativa
Por debajo de 90%
Cable de control
10m longitud estándar; cables de mayor longitud disponibles bajo pedido.
Vídeo
Una alternativa innovadora a la soldadura manual y semiautomática: la soldadura robótizada sin rieles de guiado
En la actualidad, la soldadura de grandes componentes estructurales se realiza principalmente mediante soldadura manual o semiautomática. Las operaciones de soldadura manual incurren en diversos costos ocultos. Por ejemplo, los soldadores humanos necesitan una larga capacitación para mejorar sus habilidades en operaciones de soldadura de alta calidad. Están propensos a cometer errores en el proceso de soldadura manual, lo que afecta el tiempo de producción, la calidad de la soldadura y los costos. La soldadura manual puede causar problemas de salud y seguridad para los encargados soldadores debido a las peligrosas condiciones de trabajo llenas de destellos, humo, chispas y calor. La soldadura semiautomática de grandes componentes estructurales se ve afectada por los rieles de guiado (o carriles guía), lo que limita su grado de automatización, sobre todo en los escenarios de aplicación de soldadura de superficies curvas e irregulares. En comparación con la soldadura manual y semiautomática, la soldadura robótizada sin rieles de guía para soldadura en todas las posiciones es la mejor alternativa para la industria de fabricación de piezas estructurales de gran tamaño y puede mejorar considerablemente la calidad y la eficiencia de la soldadura.
Desventajas de la Soldadura Manual
Calidad de soldadura inestable
Baja eficiencia
Costos de mano de obra elevados
Riesgo de sufrir neumoconiosis (enfermedad pulmonar)
Riesgos laborales
Costos de mantenimiento elevados
Desventajas de la Soldadura Semi-Automática
Se requieren rieles de guiado/ carril guía
No es aplicable para soldadura de juntas irregulares, especialmente de superficies irregulares
