Nuestros Robots Se Encargan de Realizar los Procesos de Soldadura
Disfrute de una Tecnología Avanzada y Procesos Autónomos

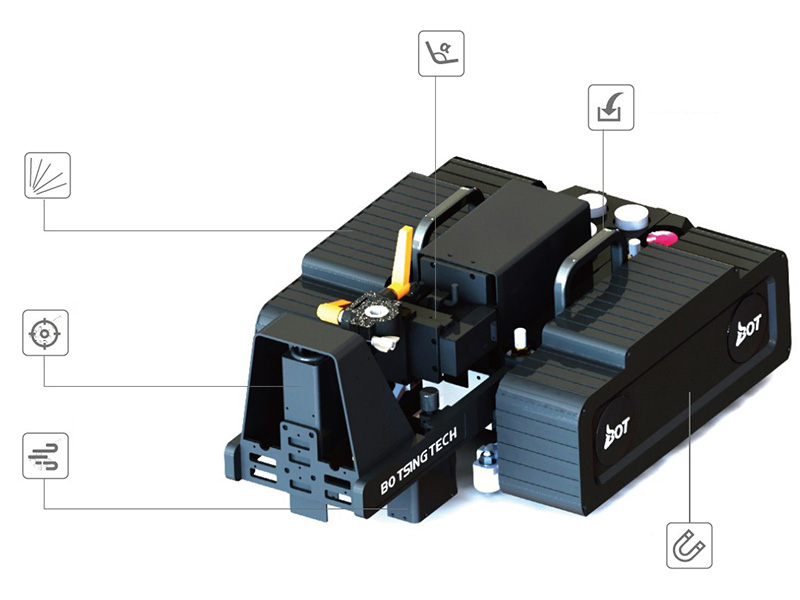

• Oruga
• Sistema de seguimiento de costura de soldar con visión láser
• Carcasa resistente al viento
• Sistema oscilante de soldadura con múltiples grados de libertad DOF
• Dispositivo de carga

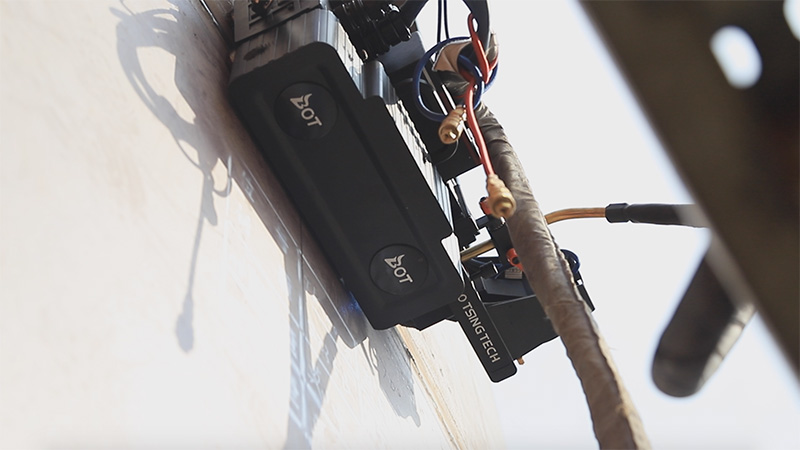

• Mecanismo de adhesión magnética permanente

• Después de tan solo 3 días de capacitación profesiona, los aficionados a la soldadura pueden operar uno o más robots, reduciendo el númer de operadore y los requerimientos en cuanto a nivel de habilidad de operación.
• No es necesario configurar ni programar rieles de guiado/carril guía.
• Calidad de soldadura estable y fiable que reduce significativamente la necesidad de rehacer el trabajo.
• El proceso de soldadura de doble pulso integrado con pulso de baja frecuencia y control programado, mejora considerablemente la eficiencia de soldadura y la tasa de deposición.
• Los procesos de soldadura se almacenan localmente al alcance de tus manos.

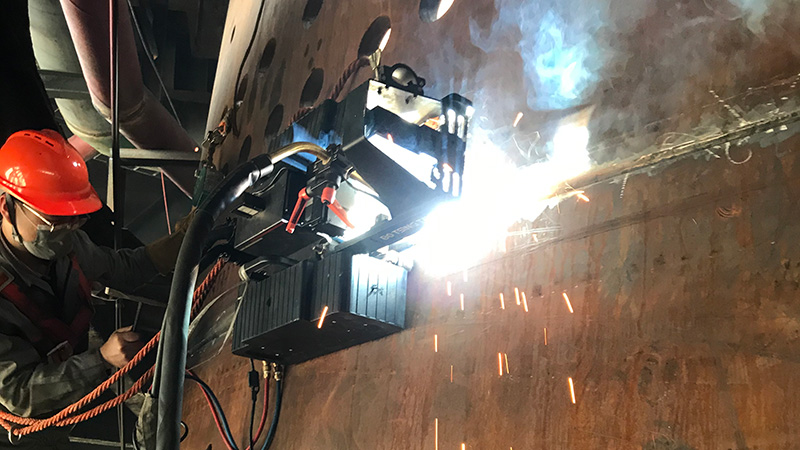

• Alta capacidad de carga y flexibilidad de movimiento que permiten alcanzar múltiples grados de libertad en posición completa para soldadura de piezas estructurales de tamaño medio y grande;
• Capacidad de atravezar obstáculos;
• Control remoto a través del gabinete de control con una cámara de observación de baño de fusión instalada en la oruga;
• Diseño resistente, fabricado para ser muy durable;
• Equipado con cuatro sensores ultrasónicos con una advertencia de prevención de caídas.

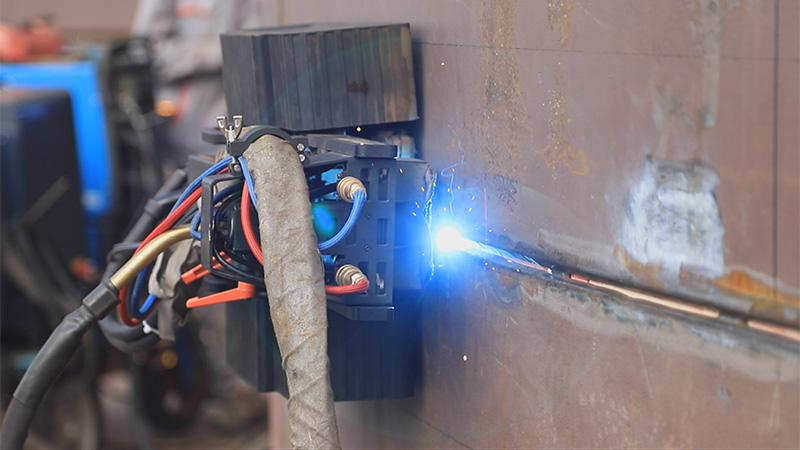

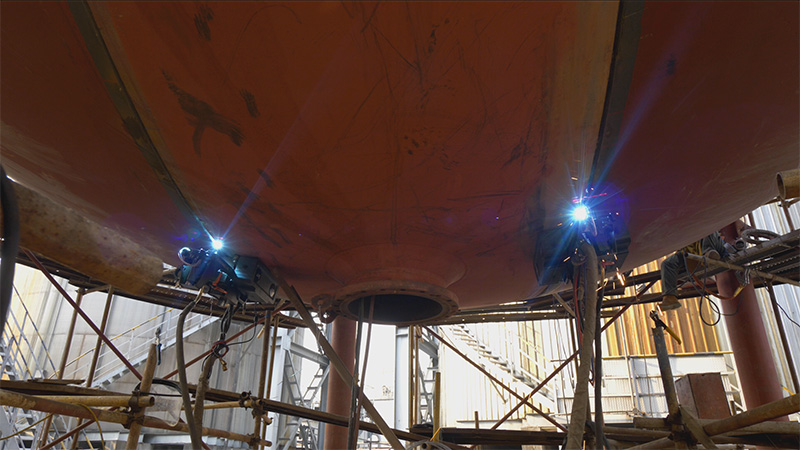

• Soldadura de objetos: tanques de almacenamiento, tanques esféricos, infraestructuras de plantas nucleares, y otro tipos de piezas estructurales de gran tamaño.
• Tipos de metal: acero al carbono y aleaciones de acero
• Tipo de ranura de soldadura: V,X,U,J
• Posiciones de soldadura: 1G,2G,3G,4G, 5G,6G
• Espesor del metal: 6mm to 100mm

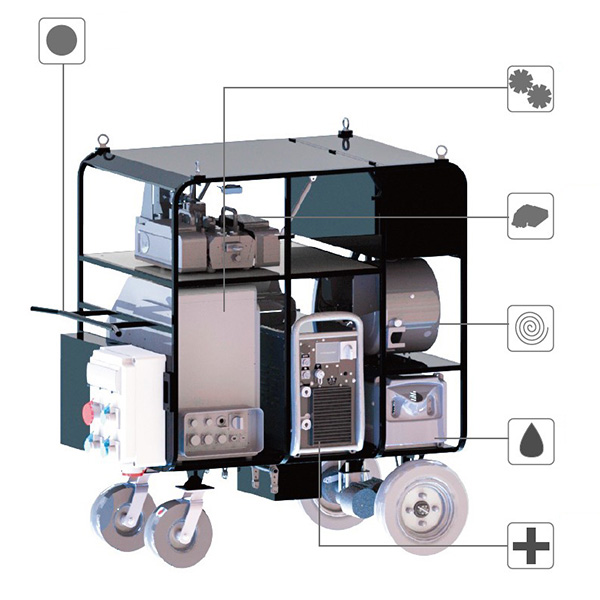

Todos los componentes del sistema están instalados en el carro de transferencia, incluyendo el robot trepador de soldadura tipo oruga, el gabinete de control, la fuente de alimentación, el alimentador de alambre y la unidad de refrigeración por agua, lo que facilita la operación y el transporte.

• Carro de transferencia
• Gabinete de control

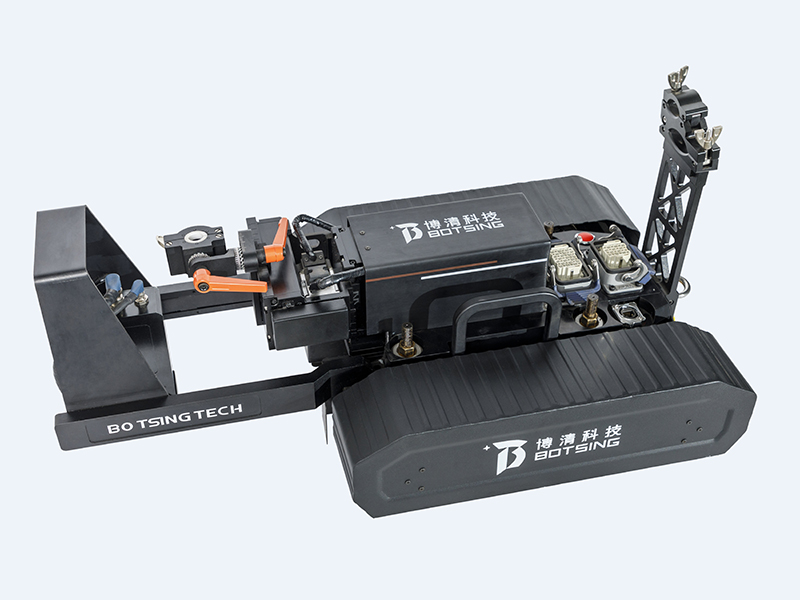

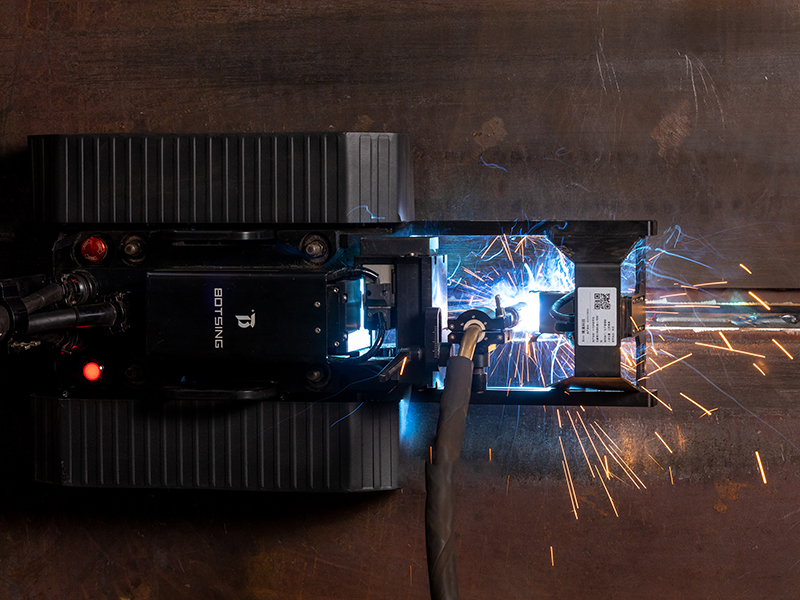

• Robot trepador de soldadura, tipo oruga sin riel de guiado
• Alimentador de alambre
• Unidad de refrigeración por agua
• Fuente de alimentación para soldadura

• Dimensiones: 1400(L)mmx800mm(W)xl500mm(H)
• Tipo de transmisión: Eléctrica/manual

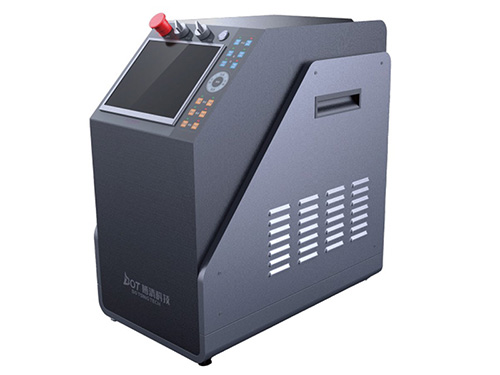

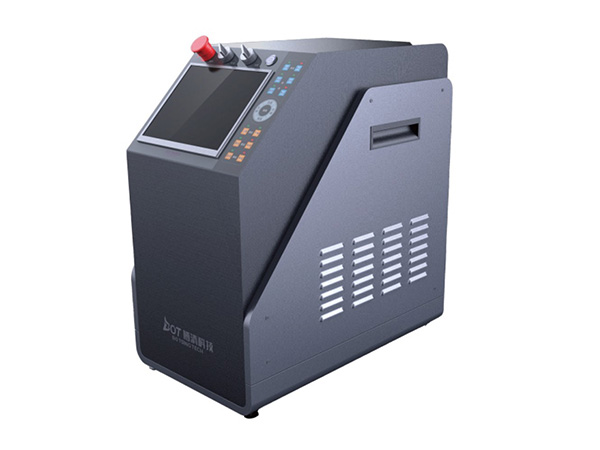

Gabinete de Control

El gabinete de control se caracteriza por su diseño modular, con carcasa metálica y panel de control con pantalla táctil. Su CPU de alto rendimiento utiliza un sistema multiprocesador que permite una operación simultánea de alta velocidad de orugas y actuadores. Un servocontrolador está instalado en el gabinete, y el accionamiento y control de cada eje está conectado a la CPU a través de una interfaz física. Los gabinetes de control están diseñados con múltiples interfaces que pueden conectarse a todo tipo de equipos industriales.

Dimensiones	580mm (Largo) x360mm (Ancho) x630mm (Alto)
Interfaces	Interfaz análogo: 4 I/O Interfaz digital: 32 I/O

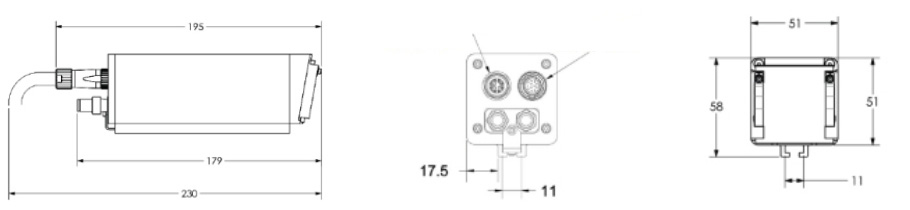

Cámara en el Baño de Fusión

La distancia de observación máxima de la cámara en el baño de fusión es de 100m y se utiliza para controlar a distancia el proceso de soldadura de arco abierto. El rango dinámico de 140+dB es posible gracias a una tecnología de detección avanzada y a un diseño de circuito eléctricopreciso. El usuario puede ver claramente la antorcha de soldadura, el alambre y todo el proceso de soldadura a través de una cámara en el baño de fusión.

Sensor de imágen	2/3" color HDR CMOS
Resolución	1280(H) X1024(V)
Tamaño de pixeles	6.8μm X 6.8 μm (8.7mm X 7mm área efectiva）
Filtro	blocks UV+IR
Obturador de sensor de imágen	global or giratorio
Rango dinámico	140+dB
Profundidad de pixeles	8bit
Tiempo de exposición	100μs - 100ms
Control de imágen	La velocidad del obturador controla el tiempo de exposición
Dimensiones	85mm (Largo) X36.5mm(Ancho) X38.5mm (Alto) (sin lente)
Peso	200g (sin lente)
Montura del lente	Montura C
Consumo de energía	6W a 12V

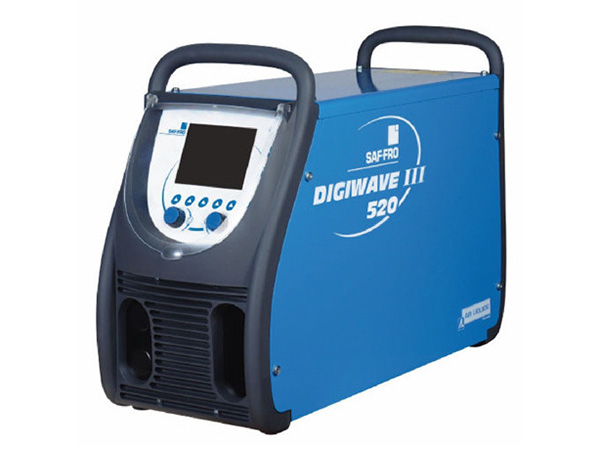

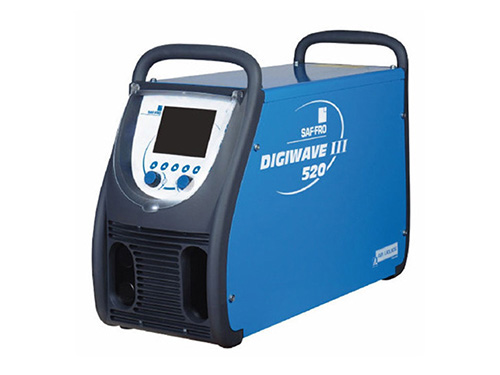

Fuente de Alimentación de Soldadura

La fuente de alimentación de soldadura se puede configurar según las necesidades del cliente. La versión estándar es una fuente de alimentación de serie digital que integra más de 200 memorias de programas. Esto permite que el material de soldadura, el diámetro del alambre y el gas funcionen siempre a un excelente nivel.

Corriente de soldadura		BQT-I-400A	BQT-I-500A
Voltaje de entrada50/60hz		400v(+20%/-20%)
Corriente de entrada		25A	28.5A
Factor de potencia en corriente máxima		0.96	0.93
Eficiencia en corriente máxima		0.89	0.89
Ciclo de trabajo a 40℃	100%	420A	500A
	60%	350A	450A
Ciclo de trabajo a 25℃	100%	420A	500A
Rango de corriente (MIG/MAG)		15A-420A	15A-500A
Peso		34KG	40KG
Dimensiones		738mm(Largo) *273mm(Ancho) *521mm(Alto)

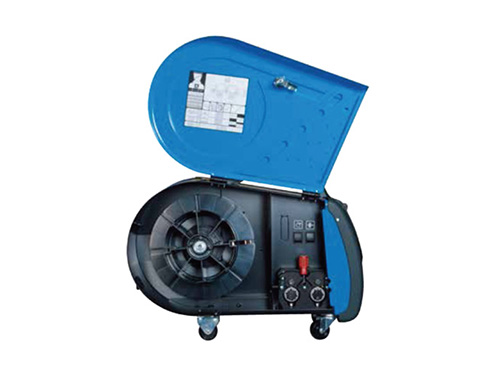

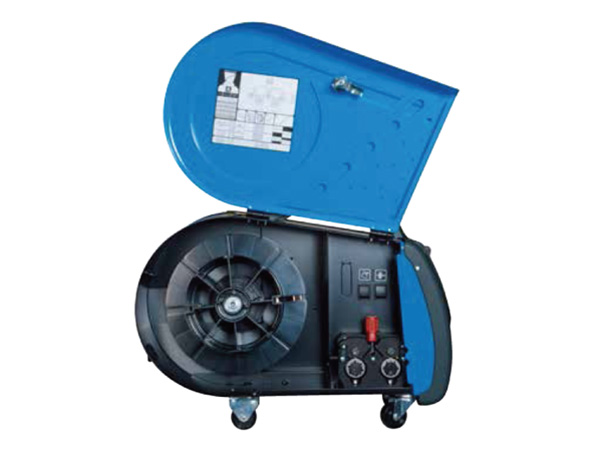

Alimentador de Alambre

Los alimentadores de alambre están diseñados con una carcasa metálica que garantiza una vida útil más prolongada. La unidad de alimentación de alambre tiene capacidad para almacenar 99 programas de soldadura para una amplia gama de aplicaciones.

Modelo	DVU W500
Peso	16kg
Dimensiones	603mm (Largo)x262mm (Ancho)x446mm(Alto)
Número de rodillos de alimentación de alambre	4
Diámetro del alambre	0.6 mm-1.6 mm
Velocidad de Alimentación	0-25 m/min
Diámetro de la bobina de alambre	300mm
